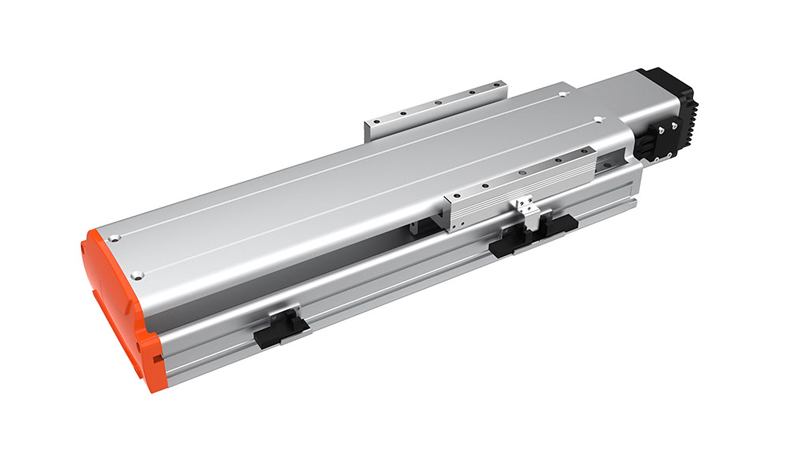

產品描述
Z-Mod-HS13核心參數
| 400W | ? ? ? ? ? ? ? ? 3000RPM |
| 電機功率 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?電機轉速 |
| 16mm(20mm) | ? ? 50~1300mm |
| ?絲杠外徑 | ? ? ? ? ?行程范圍 |

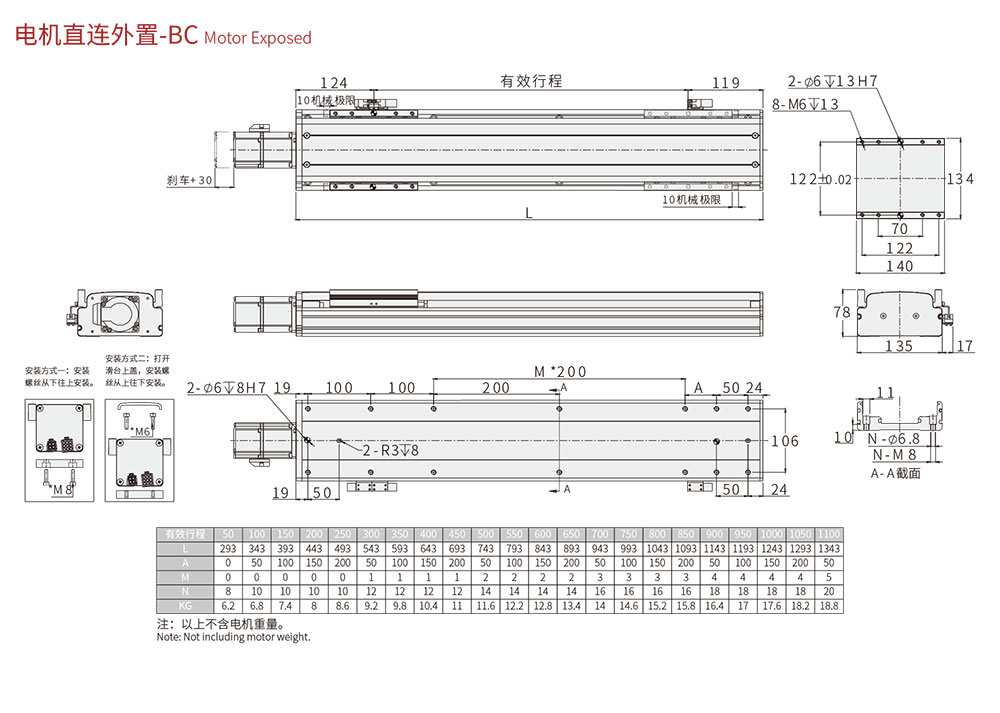

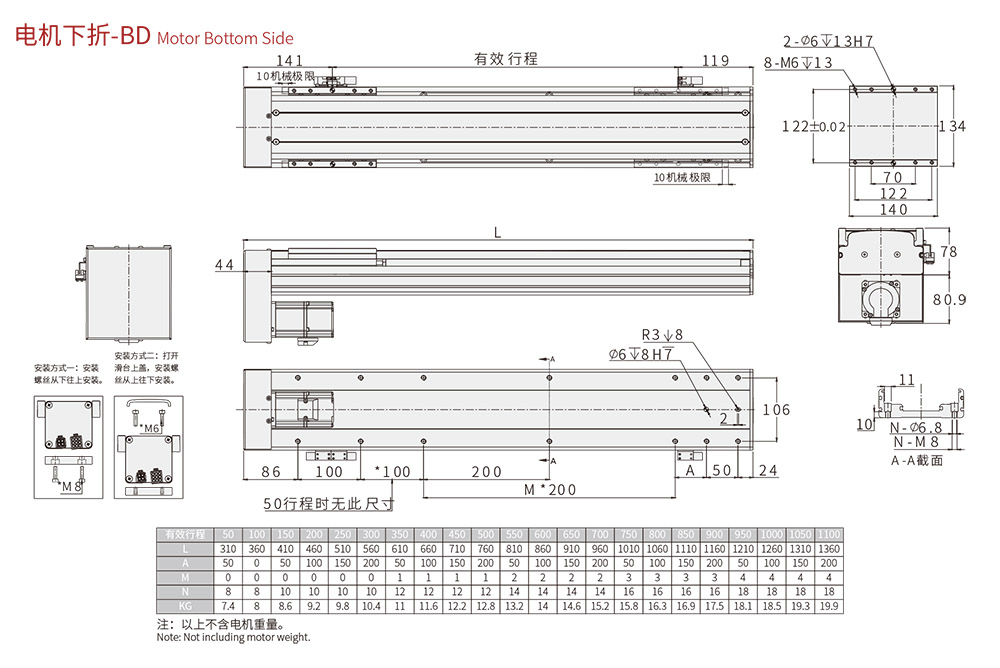

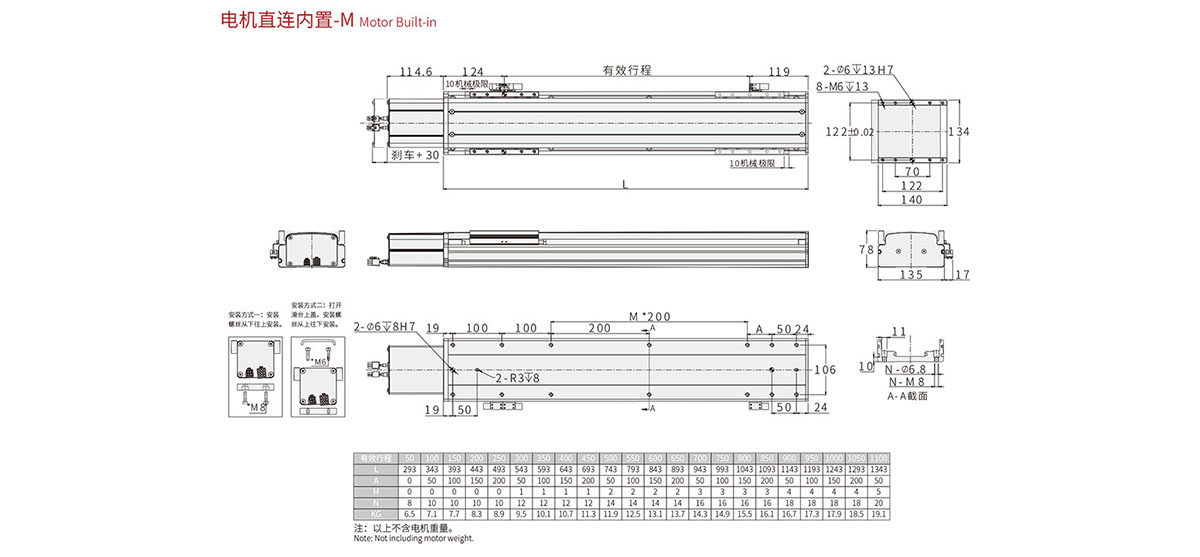

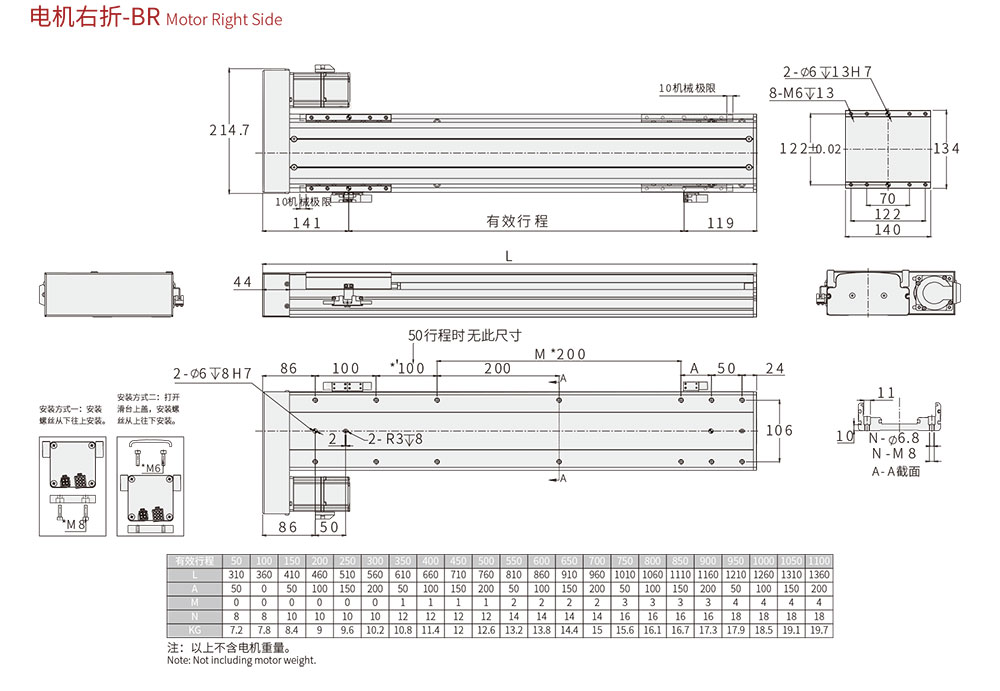

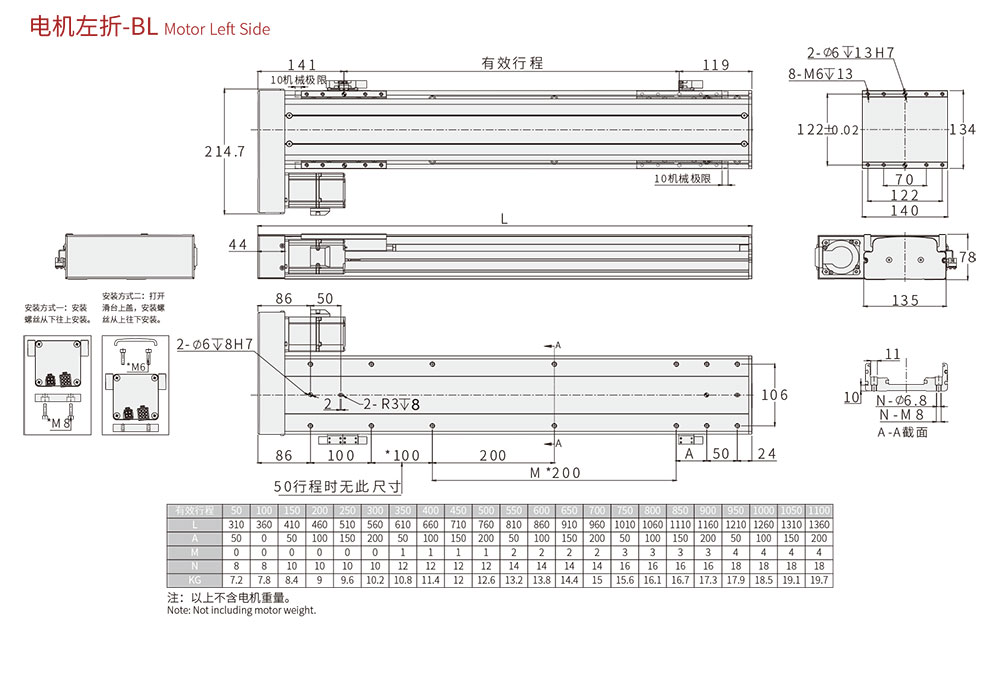

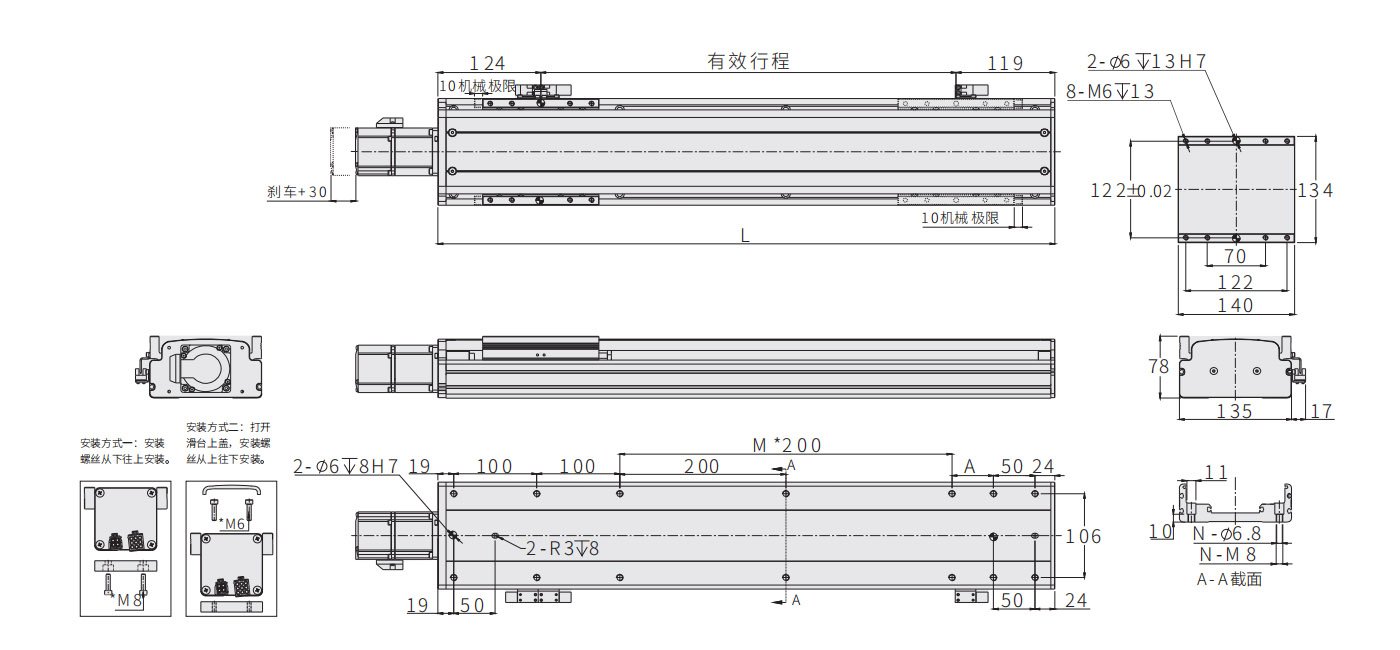

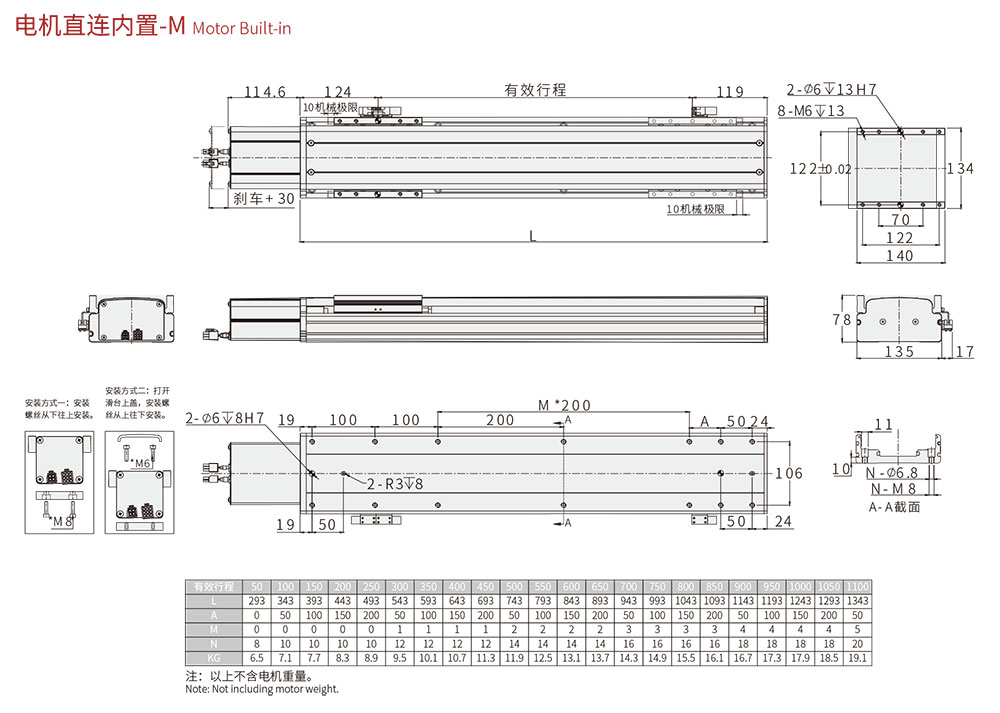

| *線框尺寸圖 |
 |

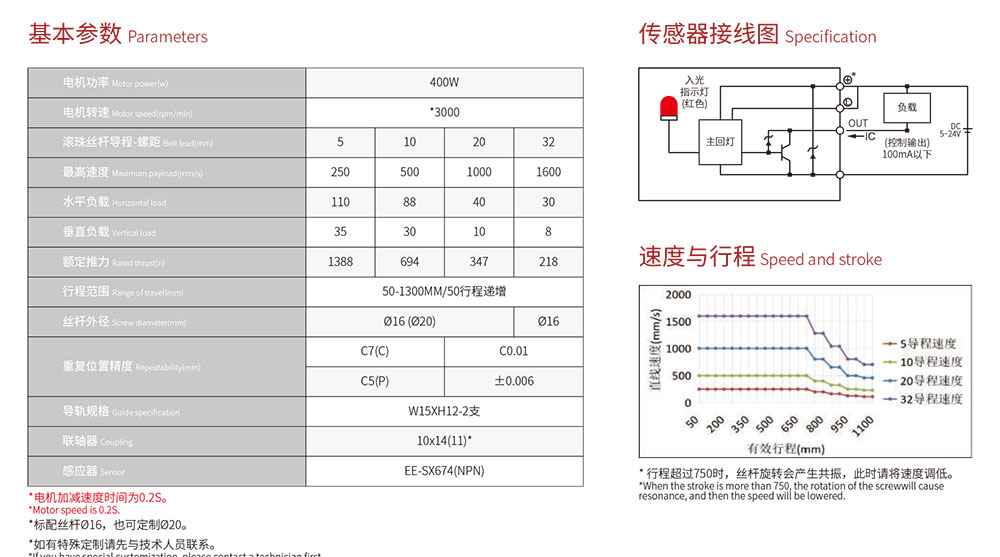

規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 400 | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 | 32 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 16000 |
| 水平負載 Horizontal load | 110 | 88 | 40 | 30 |
| 垂直負載 Vertical load | 35 | 30 | 10 | 8 |
| 額定推力 Rated thrust(n) | 1388 | 694 | 347 | 218 |
| 行程范圍 Range of travel(mm) | 50-1300MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?16（?20） | ?16 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W15XH12-2支 | |||
| 聯軸器 Coupling | 10×14（11） | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
資料下載
Z-Mod-HS13 核心參數
規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 400 | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 | 32 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 16000 |
| 水平負載 Horizontal load | 110 | 88 | 40 | 30 |
| 垂直負載 Vertical load | 35 | 30 | 10 | 8 |
| 額定推力 Rated thrust(n) | 1388 | 694 | 347 | 218 |
| 行程范圍 Range of travel(mm) | 50-1300MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?16（?20） | ?16 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W15XH12-2支 | |||
| 聯軸器 Coupling | 10×14（11） | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
